bourns電位器常用的阻值特性包括哪些呢，一般包括X型、D型、Z型等多種。其實不只是bourns電位器，其他品類的電位器的阻值特性也是差不多的。本文小編將詳細介紹關于bourns電位器的這幾種常用阻值特性，具體內容如下。

1.X型電位器

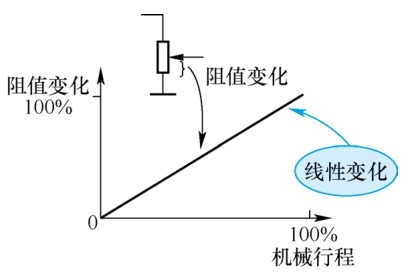

X型電位器稱之為線形電位器，阻值遍布特性是線形的。圖1所顯示是X型電位器特性阻抗特性曲線。

圖1 X 型電位器特性阻抗特性曲線

從曲線中能夠看得出，動片從起止端勻稱旋轉(或拖動)時，阻值在勻稱擴大。全部動片行程安排內，在動片接觸點挪動的單位長度內，阻值變化量隨處相同，即阻值轉變是線形的，線形電位器從而而出名。

重要提示

在X型電位器中，當動片旋轉至一半機械設備行程安排處時，動片到2個定片的阻值相同。因為X型電位器是線形的，因此 這類電位器的2個定片能夠交換。

2.Z型電位器

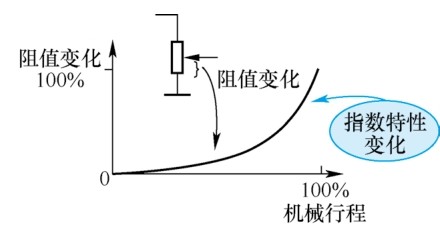

圖2所顯示是Z型電位器特性阻抗特性曲線。

圖2 Z 型電位器特性阻抗特性曲線

Z型電位器全部動片行程安排內，在動片接觸點挪動的單位長度內，阻值變化量隨處不相同，伴隨著動片的往上拖動，單位長度內阻值變化量擴大。

動片接觸點一開始拖動(順時方位旋轉轉柄)的那一部分，動片與地端定片中間的阻值升高較為遲緩，動片接觸點滑到之后阻值快速擴大，阻值遍布特性同指數值曲線一樣，因此 又稱之為指數型電位器。

動片旋轉到最終時，動片到地端定片中間的阻值相當于電位器的允差阻值。當動片旋轉至一半機械設備行程安排處時，動片到2個定片的阻值不相同，到地端定片的阻值遠低于到另一個定片的阻值，依據這一特性能夠辨別出2個定片中哪一個是接地裝置端定片。

3.D型電位器

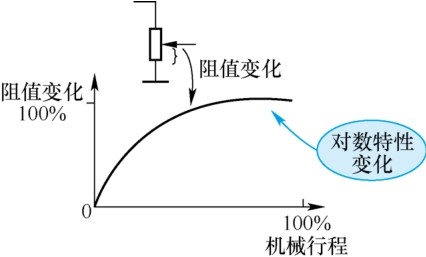

D型電位器又被稱為多數型電位器，它同Z型電位器一樣歸屬于離散系統(tǒng)電位器。圖3所顯示是D型電位器特性阻抗特性曲線。

圖3 D 型電位器特性阻抗特性曲線

D型電位器在動片接觸點一開始拖動時阻值快速擴大，到之后阻值擴大遲緩。

重要提示

針對Z型和D型電位器，因為阻值遍布特性的緣故，他們的2個定片腳位不可以互相接錯，2個定片中有一個應接地裝置，當動片反方向方位旋轉停止后，動片與地端定片中間的阻值為零，根據精確測量動片與定片中間的電阻值能夠辨別出2個定片中哪一個是應接地裝置的定片。

4.S型電位器

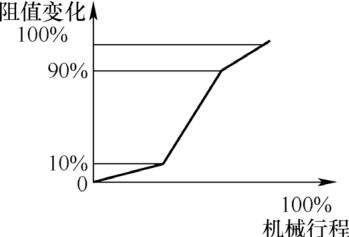

圖16所顯示是S型電位器特性阻抗特性曲線。

圖16 S 型電位器特性阻抗特性曲線

從特性阻抗特性曲線中能夠看得出，在轉柄旋轉的起止一部分和最終一部分，阻值擴大顯著減慢，在中間一部分阻值擴大率非常大。

這類電位器可以用在環(huán)繞聲均衡控制板電源電路中。

5.半合理電氣設備行程安排雙連同軸輸出電位器

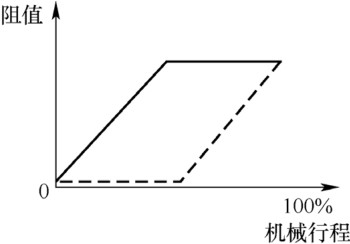

圖5所顯示是半合理電氣設備行程安排雙連同軸輸出電位器特性阻抗特性曲線。實線是一個聯的阻值特性曲線，虛線是另一個聯的阻值特性曲線，他們的特性恰好相反。

圖5 半合理電氣設備行程安排雙連同軸輸出電位器特性阻抗特性曲線

從特性曲線中能夠看得出，轉柄旋轉時一個聯阻值在擴大，另一個聯阻值為零。當旋轉到一半行程安排處時，一個聯阻值已不擴大，而另一個聯的阻值才剛開始擴大。

通過以上的內容，大家是否對bourns電位器的阻值特性有了一定的了解呢。如果大家想對這一方面有更深入的理解，可以再熟悉一下bourns電位器封裝及參數特性。百斯特電子是bourns電位器的金牌代理，庫存充足，可以免費拿樣。
